UML surge para simplificar sistemas software orientados a objetos. El modelado comenzó en los años 70 para temas de análisis y diseño.

• Es un estándar definido a través de un metamodelo (Modelo de modelos)
• Notación gráfica fácil de aprender y usar
• Aplicable para modelar sistemas de software en diversos dominios
• Fácilmente extensible

• UML es un estándar, no una metodología.
• No cubre todas las necesidades de especificación de un proyecto (Por ejemplo, no cubre interfaces)
• Puede resultar complejo alcanzar un conocimiento completo del lenguaje
• Utiliza en exceso la herencia
• Faltan ejemplos elaborados

• Busca crear una representación de nuestro software
• Busca visualizar, especificar, construir y documentar nuestro software
• Cubre todas las necesidades de especificación como recogida de requisitos, análisis, diseño, implementación y despliegue
• UML cubre toda la documentación de un sistema: Arquitectura de sistema y sus detalles, requisitos y pruebas, modelado de actividades de planificación y gestión de versiones

• Sistema: Colección de elementos destinados a un propósito específico o general.
• Modelo: Simplificación de la realidad para comprender mejor el sistema
• Vista: Conjunto de modelos orientados a comprender una serie de funcionalidades
• Diagrama: Representación de los modelos

• Capturan propiedades estructurales (estáticas) y de comportamiento (dinámicas) de un sistema
• No son independientes entre sí, todos tienen cierta relación o trazabilidad
• Un modelo describe aspectos relevantes de un sistema a cierto nivel de detalle
• Los modelos definen que metodología se puede utilizar para un desarrollo

Son vistas interrelacionadas que depende den los casos de uso a partir de los cuales se especifica diseño, implementación, interacción y despliegue. OJO: Las vistas no forman parte de la especificación UML.

• Vista de casos de uso
• Vista de diseño
• Vista de proceso
• vista de implementación
• Vista de despliegue

Estas vistas tienen varios aspectos importantes:

• Aspectos estáticos: Diagramas de casos de uso
• Aspectos dinámicos: Interacción y estado.
• UML puede implementar todos estos aspectos.

• Captura la funcionalidad del sistema tal y como es
• Describen la funcionalidad en base a casos de uso
• Esta vista no especifica la organización real del sistema de software

• Describe clases, interfaces y colaboraciones de nuestro sistema
• Los elementos de esta vista dan soporte a los requisitos funcionales
• Diagramas de clases y objetos

• Captura el flujo de control del software
• Requisitos no funcionales
• Diagramas de interacción, estados y actividades

• Conjunto de artefactos necesarios para la puesta en marcha
• Se usa un diagrama de componentes, de artefactos, estructura o actividades.

• características de la ejecución del sistema
• Esta indica como instalar y ejecutar componentes de la vista de implementación

La aplicación eficaz de UML requiere conocer y comprender su metamodelado.

Son elementos, relaciones y diagramas

• Elementos, hay 4 tipos: Estructurales, de comportamiento, de agrupamiento y de notación.

Intentan modelar las partes estáticas de un modelo (Artefactos y nodos), en UML se pueden representar: Clase, Interfaz, colaboración, caso de uso, objeto, clase activa y componente

• Clase: Esquema que permite representar objetos con las mismas características. Se representan como: Instancia:Clase (Instancia es el objeto y clase es la clase)

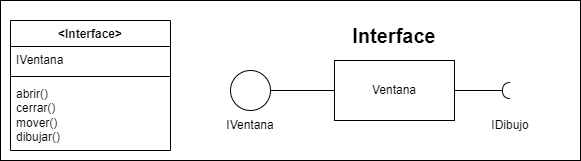

• Interfaz: Colección de operaciones que especifican un servicio que puede ser ofrecido por un componente.

• Caso de Uso

• Colaboración: Define una interacción entre 2 elementos

• Clase activa: Tipo especial de clase cuyos objetos tienen uno o más procesos o hilos de ejecución.

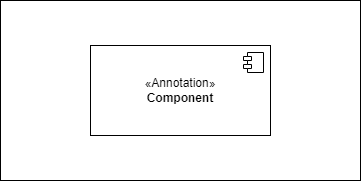

• componente: Representa una arquitectura física de sistema, por ejemplo un subsistema dentro del sistema.

Son las partes dinámicas de los UML

• Interacción: Conjunto de objetos que interactuan
• Máquina de estados: se representa con un cuadrado con esquinas arredondeadas. Ciclo de vida de un objeto.
• Actividad: es una acción o secuencias de acciones que nos llevan a un resultado.

• Paquete: Permite organizar el diseño
• Asociación
